PentaLogix ViewMate Pro(Gerber文件查看编辑器) V11.16.7免费版

[下载地址]
  • 软件大小:52.7MB
  • 更新日期:2020-11-25
  • 软件语言:其他语言
  • 软件授权:国产软件
  • 软件热度:
  • 官方网站:暂无
  • 适用平台:WinAll/

  PentaLogix ViewMate Pro是一款功能强大的Gerber文件查询专用工具,能够查询gerber文件的即时CAM数据信息,载入好几个图层、转动、放缩、层到层的较为、形成模板直径等,最新版本有着新的ViewMate回应程序流程,进一步提高载入速率。

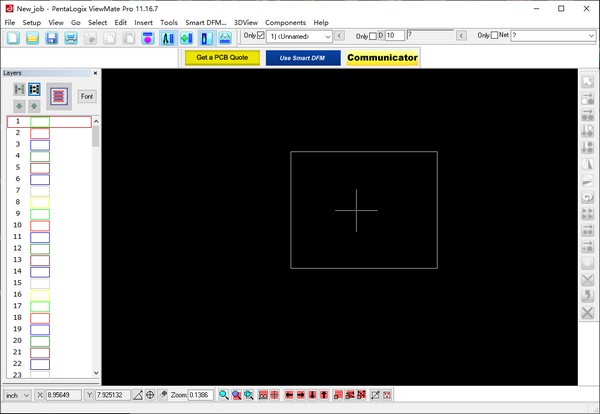

PentaLogix ViewMate Pro(Gerber文件查看编辑器)

【软件特点】

  1.导进和导出来AUTOCAD dxf文件

  您现在可以应用ViewMate Pro查询和编写DXF文件。比如,假如将板轮廊出示为DXF文件,则可将其导进ViewMate Pro。随后,它可用以形成需要的生产制造文件,也可应用Smart DFM开展解决。客户还能够将一切Gerber图层导出来到DXF文件。有时候,加工厂工程图纸选用DXF,由于PCB是在AutoCAD中设计方案的。只需点击两下电脑鼠标,就可以将DXF文件导进ViewMate PRO。载入到ViewMate PRO后,您能够编写数据信息并另存拓展的Gerber文件或将变更导出来回DXF。这针对在AutoCAD中编写Gerber数据信息十分有效,它很有可能比大部分CAM系统软件具备更繁杂的几何图形专用工具。

  2.模板控制模块。它容许从PCB(GERBER)数据信息形成模板样子

  将垫圈分为“玻璃窗”。用“homebase”焦距换成对的矩形框垫。建立能够导进并用以将来设计方案的焦距库。

  3.全自动层到层较为

  应用图层较为作用较为2个图层。保证 设计方案的最新版本在联接层面沒有差别,除非是您期待变更。较为“逐一元素”或“铜地区”。您能够一次较为多个图层。

  4.可以挑选电联接元器件

  应用此作用,您能够点击一切元素并突显与该元素保护接地的全部元素。此作用适用好几个层,并应用能用的钻取和根据层来明确双层联接。将显示信息方式更改成深灰色显示信息不属于选定互联网的全部元素。选中的互联网将显示信息在互联网元素所属的单独图层色调中。这促使非常容易见到电联接网的构造。

  5.导进网表文件(IPC-356A)

  导进后,能够应用网络名称在正视图中查验网表联接。

  6.清除GERBER数据信息并减少文件尺寸

  很多Gerber文件包括不必要的元素,使您的文件比必须的大很多。根据搜索和删掉反复和/或遮盖的元素来减少文件尺寸。将添充了迹线的地区变换为添充不规则图形。这能够不在更改数据信息连通性的状况下明显减少文件尺寸。

  7.将基础垫层变换为钻取文件和排列钻取数据信息

  只需点一下两下电脑鼠标,就可以应用ViewMate PRO将Gerber基础垫层变换为NC打孔层。环形圆垫全自动变换为NC数控刀片编码。对钻取数据信息开展排列,以降低钻取钻取数据信息需要的時间。

  8.测算层的铜总面积

  精确测算一切层的铜总面积。针对具备好几个图层的板,您能够挑选包括联接图层的桶的地区。

  9.夹金属丝网层

  遮盖线路板张口的油墨印刷很有可能会造成 难题。应用此作用可从电路板上的孔和别的张口中清除油墨印刷。您能够应用阻焊层做为裁剪油墨印刷的手册。将金属丝网夹在电焊焊接掩模元器件的特定边沿处。

  10.建立电焊焊接掩模和/或焊膏层

  沒有电焊焊接掩模或焊膏层,您能够设定挑选规范,从顶端和/或底端铜层中挑选元器件焊层。将这种垫迁移到新层。依据必须增溶和/或收拢垫以造成新的掩模和/或黏贴层。

【功能介绍】

  1.用以生产制造定期检查改正的智能化DFM全自动化设计;

  2.DXF文件转化器;

  3.导进多种多样网表文件格式;

  4.自然通风和窃电;

  5.研磨抛光;

  6.添充不规则图形;

  7.电焊焊接掩模形成;

  8.重合校准;

  9.绘图到闪存芯片焊层变换;
