中线CAD是一款根据AutoCAD图型平台开发的线束软件,以最前沿的线束设计核心理念为引导,融合世界各国诸多出色整车线束技术工程师和前端工程师的丰富多彩工作经验,用优秀的整车线束目标定义服务项目于线束图纸设计方案和图纸剖析。

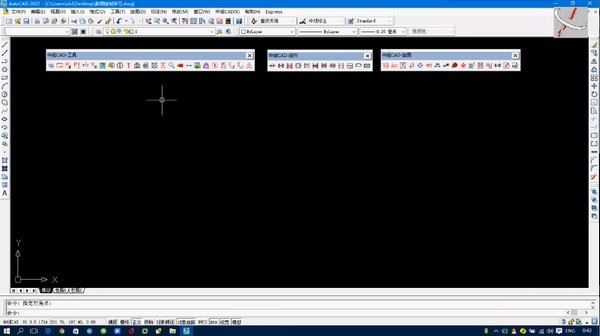

中线CAD

【软件详细介绍】

  中线CAD软件不但包括多种多样标准、迅速、高效率的制图工具;更有以仿真模拟汽车电路迈向为根据的图纸不正确查验、图纸标准设计方案等改错作用;融合客户常用数据库,中线CAD的导出BOM、导出布线表、测算电缆线长短、数据分析系统短路故障点等强劲作用,不但能帮你进行最优控制的线束设计与制做计划方案,更能够大大的缓解技术工程师的工作强度、提升 数据统计的精确性、提高您的工作效能。

  中线CAD软件出示多元化的订制计划方案,在数据信息輸出一部分也是能够依据客户满意度开展个性定制,彻底能够考虑金蝶PLM、住电A 等系统软件的数据信息要求,使顾客从图纸的绘图,生产制造、加工工艺数据信息的輸出到新项目数据信息的融合数据分析全过程完成智能化。

  中线CAD为AUTOcad插件类程序流程,运作依靠AUTOCAD,安裝中线CAD前,先要安裝AUTOCAD,中线CAD对AUTOCAD版本号无限制,提议在AUTOCAD 2007版本号下应用。

【功能介绍】

  变换射频连接器

  无中线基本数据库查询适用时,中线CAD软件能够从图纸中迅速获取射频连接器信息、自动生成端位。软件出示的多种多样目的性转换软件,适用迅速、精确、标准的变换图纸。 有中线基本数据库查询适用时,软件能够立即从数据库查询中读取射频连接器图纸及信息。数据库查询包含护线套以及兼容的接线端子、防潮栓、盲栓、配件等加工工艺信息。

  变换回路

  可将汽车厂家整车线束图纸回路信息迅速转化成自身的产品标准文件格式。中线CAD出示5种回路怎么画的变换,便捷工程项目工作人员迅速变换回路,标准图纸。为后 续数据信息的解决出示根据,既能确保回路不反复,又能确保绘图回路一致性和规范化。运用迅速标明长短、插进支系点作用,为中后期测算电缆线长短出示理论来源

  全自动设定短路故障点

  软件提升传统式人力界定短路故障点部位的方法,能够迅速强烈推荐整车线束图纸中必须短路故障的线号,并个性化推荐最有效的短路故障点部位,全自动匹配短路故障点压接件、輔助、去皮长短等加工工艺数据信息,进行最优控制方案设计;即大大缩短搜索待短路线号的時间,防止忽略短路故障点;还可以最优控制的节省电缆线原材料,减少产品成本。

  整车线束辅助材料迅速绘图

  整车线束辅助材料迅速绘图包括匹配孔距,匹配护线套容量,匹配去皮容量,匹配防潮栓,匹配接线端子,设定护套线、绞合,设定线束中各种捆扎原材料、定位设备等。既能迅速制图,又能确保图纸的规范性、规范化,并可立即统计分析到商品BOM内。在其中匹配护线套容量,匹配去皮容量,匹配防潮栓,匹配接线端子的作用也可根据中线基本数据库查询匹配。

  工序分派,全自动计算

  进行工序分派后,合乎中线CAD数据信息导出要求的整车线束图纸就已绘图进行。软件将全自动测算每一根回路的截线长短、载入图纸信息,形成各种各样加工工艺信息 当线束设计有变动时,只需在整车线束图纸中改动变动处,软件会全自动再次计算,客户只需在导出一次加工工艺数据图表就可以。

  导出布线表,导出BOM表

  一键导出生产制造需要的退出工艺卡,便捷生产制造工作,一目了然; 依据数据库迅速统计分析和归纳原材料信息,精确迅速的形成BOM,能够将BOM导出到EXCEL报表,还可以将BOM导出到当今图纸中。进一步提高工作效能并降低了工作失职;

  导出加工工艺数据图表

  导出短路故障工艺卡、短路故障加工工艺图例,并能够依据加工工艺所需开展调节; 导出裁线工艺卡、导出自带图、自带工艺卡,也可订制导出别的加工工艺数据图

  导出工作服版图

  中线CAD能够迅速导出1:1的工作服版图,并可随意配制各主线、软件的部位。节约了很多的時间提升 了工作效能。

【版本更新】

  护线套绘图(hthz)提升客方编号检索,提升顾客部位加上。配管件页面提升上低限检索。
